Rohrheizkörper

Beschreibung:

           hoch verdichtete Rohrheizkörper in verschiedenen

           Durchmessern und Rohrmantelwerkstoffen, die

           entsprechend ihrem Einsatzzweck dimensioniert werden.

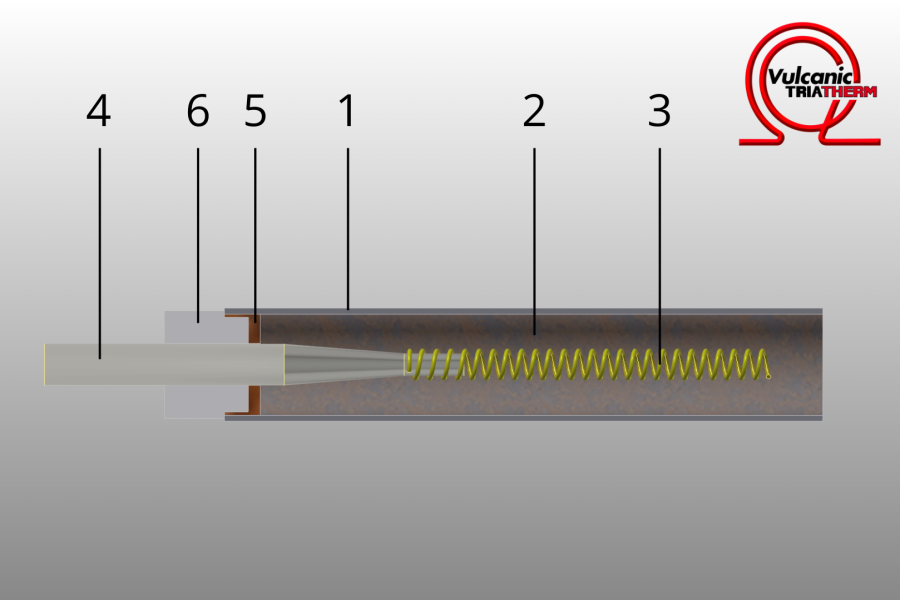

Jeder Rohrheizkörper besteht aus einem Mantelrohr (1) (Edelstahl in verschiedenen Qualitäten oder Kupfer), der den zentrisch gelagerten und durch hochverdichtetes Magnesiumoxidpulver (2) isolierten Heizleiter (3) umgibt. Der Stromanschluß wird durch Anschlußbolzen (4) vermittelt, die mit dem Heizleiter verbunden sind und isoliert aus den Rohrenden herausgeführt werden. Die Rohrenden sind mit einem Abdichtmittel (5) und einer Keramikisolierperle (6) verschlossen.

Rohrheizkörper-

durchmesser

Gesamtlänge

maximal

zulässige

Oberflächentemperatur

maximal

   6,5 mm   5000 mm   750°C
   8,5 mm   5900 mm   750°C

  10,2 mm

  8500 mm   750°C

  13,0 mm

  4500 mm   750°C

  16,0 mm

  5000 mm   750°C

  18,0 mm

  5000 mm   750°C

Alle Rohrheizkörper werden mit einer Leistungstoleranz von +5/-10% gefertigt.

Längentoleranzen für gebogene Rohrheizkörper sind vor Auftragserteilung abzustimmen.

Die Rohrheizkörper ø6,5mm, ø8,5mm und ø10,2mm werden in den

Werkstoffen 1.4301; 1.4541; 1.4828; 1.4404; 1.4876 und 2.4858 angeboten.

Die Rohrheizkörper ø13,0mm, ø16,0mm und ø18,0mm werden in den

Werkstoffen 1.4541und 1.4876 angeboten.

Sonderwerkstoffe gibt es auf Anfrage.

Hier eine Zusammenstellung der Kennwerte zum Downladen.

Sollten Ihre Anforderungen bezüglich der Rohrheizkörper nich in den vorgegeben Bereichen

liegen, dann kontaktieren Sie uns und wir werden gern gemeinsam mit Ihnen eine Lösung

erarbeiten!
