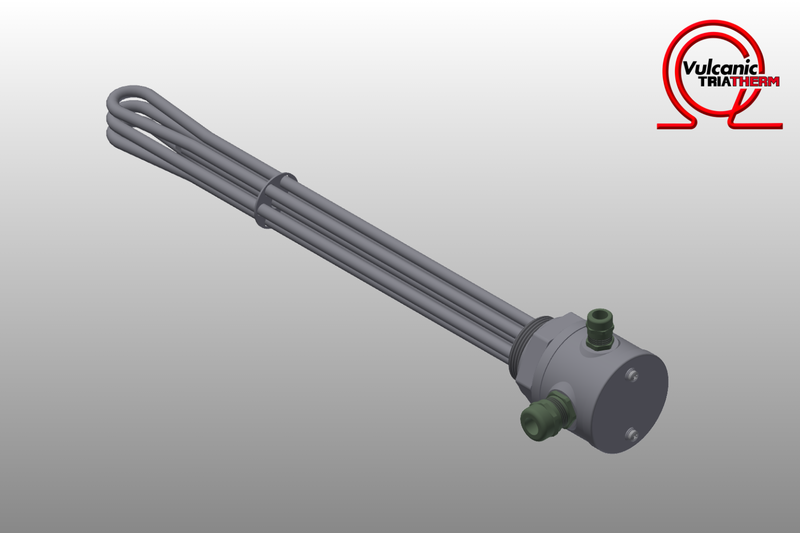

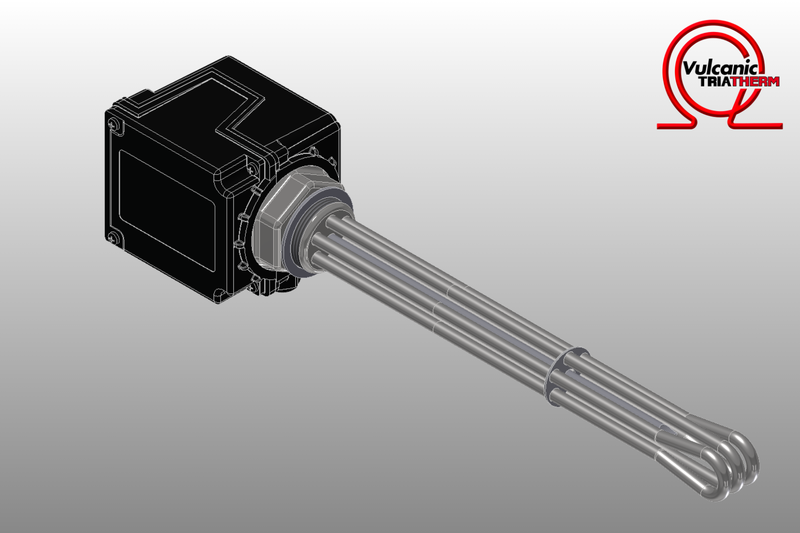

Einschraubheizkörper / Heizpatrone
- zur Erwärmung flüssiger oder gasförmiger Medien
- prinzipielle Ausführung laut DIN EN 44922
- auch für isolierten Einbau lieferbar
technische Möglichkeiten:
- Einschraubflansch: Edelstahl, Messing
- Einschraubgewinde
1 1/2" Standart, andere Größen möglich - Material Rohrheizkörper
1.4541, 1.4435, Incoloy 800,
Incoloy 825 - Durchmesser Rohrheizkörper
6,5 mm (Standart), 8,5 mm (Standart),
10,0 mm, 13,0 mm, 16,0 mm
- mit verschiedenen Abdeckkappen lieferbar
- mit Regler, Begrenzer oder Regler / Begrenzer / Kombination
lieferbar
- spezifische Oberflächenbelastung je nach Konstruktion bis
13 W/qcm

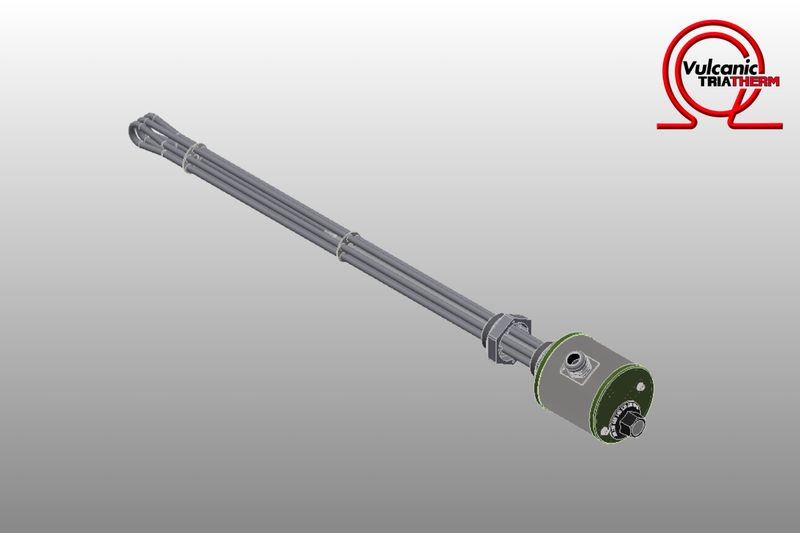

Isolierte Einschraubheizkörper JSP
Zeichnung mit Typenübersicht.pdf
PDF-Dokument [159.8 KB]
PDF-Dokument [159.8 KB]
JS Schaltplan für isolierte EHK.pdf
PDF-Dokument [128.6 KB]
PDF-Dokument [128.6 KB]
Montageanleitung JSP 03_2025.pdf
PDF-Dokument [428.3 KB]
PDF-Dokument [428.3 KB]

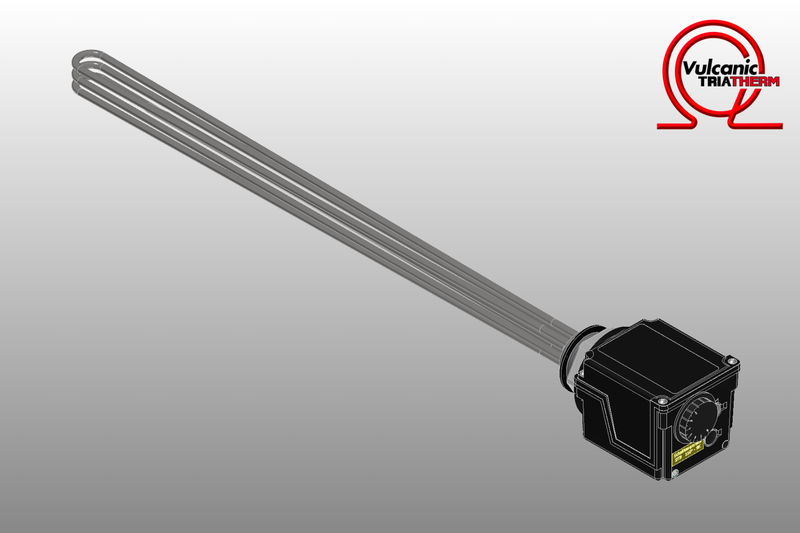

Einschraubheizkörper KNP
Zeichnung Typenübersicht.pdf
PDF-Dokument [107.1 KB]
PDF-Dokument [107.1 KB]
Zeichnung Typenübersicht verstärkte Iso.[...]
PDF-Dokument [143.1 KB]
PDF-Dokument [143.1 KB]
Schaltplan für EHK mit 3-poligem TR_STB.[...]
PDF-Dokument [34.1 KB]
PDF-Dokument [34.1 KB]
Montageanleitung KN 03_2025.pdf
PDF-Dokument [335.4 KB]
PDF-Dokument [335.4 KB]
